Еще раз про монтаж

«Монтаж современного окна - актуальная тема не только для производителя работ, но и для заказчика. Если само понятие пластикового окна, а также технология изготовления оконных блоков из ПВХ, в основном, уже неплохо освоены, то исполнению узлов примыкания к стеновым проемам не только производители, но, что самое главное, заказчики не уделяют должного внимания… Анализ деятельности оконных фирм показывает, что настала пора пересмотреть отношение к монтажу современных окон, решая при этом такие инженерные задачи, как эффективное утепление откоса, смещение оконной коробки в сторону внутренней поверхности стены, организация воздухообмена с обеспечением удаления влаги из стены и узла сопряжения окно-стена.»

Приведенная цитата из журнала "BAUELEMENT-BAU International', издающегося в г. Штутгарте (Германия), показывает насколько важно правильно спроектировать, рассчитать и грамотно исполнить такую ответственную работу, как монтаж современного окна в проем. Можно утверждать, что потребительские свойства окна наполовину зависят от его правильной установки. Монтаж профиля рамы в оконный откос далеко не в последней степени влияет на энергобаланс здания (если монтаж выполнен некорректно, то при определенных условиях потери тепла через монтажное соединение могут быть больше, нежели через сам профиль рамы). При изготовлении ПВХ-окон технологические операции отработаны, а при монтаже свобода выбора различных вариантов исполнения работы выше, сам процесс установки трудоемкий, и поэтому, при невысокой информированности, именно в области монтажа в настоящее время ошибок совершается больше всего. По статистике крупных фирм, на монтаж приходится более 80% рекламаций. Это происходит по двум причинам: первая – необоснованная экономия средств на установке, вторая - уровень квалификации и ответственности монтажников.

Начиная с 1998 г., в России введено в действие более 25 новых ГОСТов на окна и их комплектующие, которые позволяют производить и устанавливать окна на уровне европейских стандартов. Один из них - ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных конструкций к стеновым проемам». Его введение обязывает всех, кто производит монтажные работы, соответствовать определенным стандартам качества. Ведь качество и срок службы окна напрямую зависят от правильного проектирования и исполнения узла примыкания окна к стене, применения высококачественных материалов и квалифицированного выполнения работ.

Особенности закрепления любых конструкций определяются тремя основными элементами: основание, закрепляемый элемент, крепежный элемент. Вместе они должны образовывать устойчивую к нагрузкам крепежную систему. Ошибки в выборе тех или иных параметров монтажа могут привести к разрушению одного из элементов системы. Здесь мы рассмотрим некоторые проблемы установки и крепления профиля рамы в оконный проем, а точнее – проблему выбора крепежного элемента.

Крепежные элементы предназначены для жесткой фиксации окон в стеновых проемах и для передачи эксплуатационных нагрузок на стеновые конструкции. Дополнительная информация об особенностях материала и среды в месте закрепления, нагрузках, особенностях внешнего вида монтируемой конструкции помогает выбрать несколько, а иногда и единственно применимый в данном случае крепежный элемент.

В приложении Б к ГОСТу 30971-2002 для крепления оконных коробок к стеновым проемам, в зависимости от конструкции стены и прочности стеновых материалов, рекомендуется применять различные универсальные и специальные крепежные элементы (детали и системы), рисунок 1:

распорные рамные (анкерные) дюбели металлические или пластмассовые;

универсальные пластмассовые дюбели со стопорными шурупами;

строительные шурупы (рамные саморезы);

гибкие анкерные пластины.

Винты, шурупы и пластины изготавливают из нержавеющей стали или стали с антикоррозионным цинковым покрытием толщиной не менее 9 мкм.

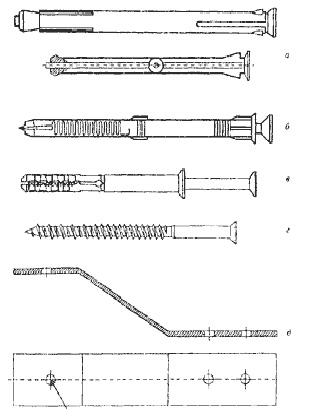

а - металлический рамный дюбель; б - пластмассовый рамный дюбель; в - универсальный пластмассовый дюбель со стопорным шурупом; г - строительные шурупы; д - гибкая анкерная пластина

Рисунок 1 -Примеры крепежных элементов.

Допускается применение других крепежных элементов и систем, конструкцию и условия применения которых устанавливают в технической документации. Мы же остановимся на трех основных способах монтажа окон в проем, рисунки 2, 3, 4 :

монтаж на рамные дюбели (анкера);

монтаж на рамные саморезы (строительные шурупы).

монтаж на анкерные пластины (или стеновые анкеры).

Каждый из этих способов имеет свои преимущества и недостатки. Первые два способа – это непосредственное крепление сквозь оконную коробку. Это позволяет зафиксировать окно практически в любом проеме и гарантирует передачу нагрузок непосредственно на внутреннюю металлическую арматуру рамы, хотя и требует снятия с рамы всех створок и стеклопакетов на время монтажа. Метод гарантированно надежен и прост. Достоинством металлического рамного дюбеля является то, что рама может скользить по гильзе и тем самым компенсируется температурное расширение. Но, при больших нагрузках, применение рамного дюбеля ограничено вследствие необходимости выдерживать определенное расстояние между стеной и оконной коробкой. При использовании рамных саморезов обеспечивается полное отсутствие деформаций (в том числе и термических) рамного профиля.

Однако, несмотря на все преимущества, первые два способа использовать во всех случаях нельзя. Способ же крепления с помощью анкерных пластин не менее прост и не менее надежен, чем первые два. А в случае же использования термовкладышей, располагаемых в стене вдоль внутренней поверхности откоса, вообще незаменим, как и при установке алюминиевых «теплых» окон (чтобы не повредить теплоизоляционную прослойку из полиамида).

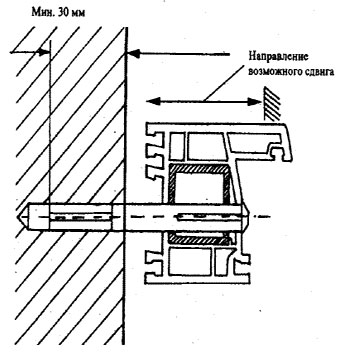

Рисунок 2 – Крепление на рамный дюпель

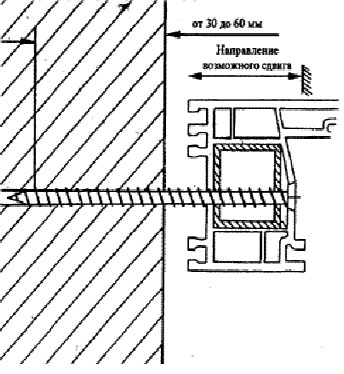

Рисунок 3 – Крепление на саморез

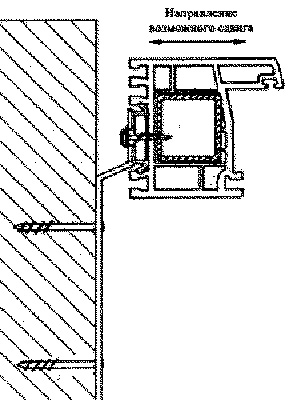

Рисунок 4 – Крепление на анкерную пластину

Область применения монтажных анкерных пластин - это трехслойные системы наружных стен, примыкание внизу окна, т.к. применение в этой области других крепежных средств (таких как дюбель) менее предпочтительно из-за опасности ухудшения теплоизоляции (образования так называемого «мостика холода»), а также возможной коррозии армирования. Коррозия может начаться из-за проникновения дождевой воды и конденсата через монтажные отверстия внутрь профиля рамы. К тому же монтажные отверстия ослабляют монтируемую конструкцию.

Анкерные пластины легко крепятся к раме и, в отличие от других крепежных элементов, более технологичны в монтаже за счет своего строения, что дает больше выбора в месте крепления, упрощает процесс нивелирования окна по уровню и отвесу, позволяет сделать соединение эластичным и компенсировать температурные смещения оконной коробки. Пластиковые окна из цветного ПВХ лучше крепить только на анкерные пластины, т.к. коэффициент линейного расширения цветного пластика в 1,5-2 раза выше, чем у белого, и соответственно температурные деформации больше.

Но при выборе способа крепления оконной конструкции в проеме необходимо учитывать, что крепление с помощью анкерных пластин затруднено при увеличенных зазорах между рамой и стеной, кроме того, это несколько усложняет отделку откосов.

Можно долго рассуждать о достоинствах и недостатках того или иного способа монтажа окон, но, в конечном итоге, на практике выбор крепежного элемента определяется чаще всего привычкой и личными предпочтениями монтажников и частично особенностями материала и среды в месте закрепления.

Здесь мы подробнее расскажем об анкерных пластинах. Как сказано в приложении Б к ГОСТу 30971-2002, гибкие анкерные пластины применяют для крепления пластиковых окон к многослойным стенам с эффективным утеплителем. Крепление на гибкие анкерные пластины допускается и при установке пластиковых окон в других конструкциях стен. Анкерные пластины изготавливают из оцинкованной листовой стали толщиной не менее 1,5 мм методом штамповки. Она имеет несколько круглых отверстий (одно продолговатое) для крепления к строительной конструкции в нужном положении, а также направляющие насечки в определенных местах, по которым осуществляется предмонтажный изгиб на нужную толщину монтажного шва. Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм. Эти крепежные элементы оптимальны для передачи усилий, перпендикулярных плоскости окна в случае работы их на растяжение. Очень легко крепятся к раме окна. Анкерная пластина одной лапкой вставляется под углом в приливы на спинке рамы и прижимается к раме до тех пор, пока прочно не зафиксируется вторая лапка. Важно, чтобы для соединений, в которых по соображениям статики должно быть задействовано армирование для передачи сил ветровой нагрузки, последнее также крепилось саморезом к пластине.

Размерный ряд анкерных пластин позволяет крепить окно в проемах различной ширины.

Один из крупных производителей комплектующих к светопрозрачным пластиковым конструкциям, в том числе и анкерных пластин – Полевской металлофурнитурный завод. На предприятии разработана и внедрена унифицированная система производства анкерных пластин к различным профильным системам. Эта система позволяет ускорить процесс производства, состоящий из нескольких операций:

вырубка (вырубка заготовок для различных групп);

формовка (формовка усов определенных размеров);

упаковка (на этом этапе - 100% визуальный контроль).

Специалистами технического отдела ОАО ПМФЗ разработаны и зарегистрированы в Уральском центре стандартизации и метрологии технические описания на выпускаемую продукцию. Согласно этому техническому описанию ТО 4880-037-00305509-2005 «Анкерные пластины» существует следующая классификация выпускаемых анкерных пластин:

По коду группы:

• 220 - группа профиля, расстояние от кромки анкерной пластины до центра отверстия между усами 19 мм.
• 510 - группа профиля, расстояние от кромки анкерной пластины до центра отверстия между усами 28 мм.
• 611 - группа профиля деревянных рам.
• 635 – универсальная анкерная пластина.
• П - поворотная анкерная пластина.

По коду длины анкерной пластины:

• I – 150 мм.
• II -165 мм.
• III-190 мм.
• IV -255мм.

По коду профиля

Примеры условного обозначения:

АП 220-I-04

АП - анкерная пластина, 220- код группы, I - длина анкерной пластины 150 мм, 04-код профиля

2. АП 611-II

АП - анкерная пластина, 611- группа профиля деревянных рам, II-длина анкерной пластины 165 мм.

3. АПП-I-00

АП - анкерная пластина, П-поворотная, I - длина анкерной пластины 150 мм,

00-код профиля

Анкерные пластины изготавливаются методом штамповки из оцинкованной листовой стали толщиной 1,5 мм.

Хотелось бы обратить внимание на новинку, запущенную в производство на Полевском металлофурнитурном заводе – это анкерная пластина АП 635 с универсальной установкой на все профили оконных конструкций длинной 190 мм. Она очень удобна для компаний, работающих на нескольких профильных системах.
